Condensados en chimeneas: causas, riesgos y soluciones

Las calderas de condensación se han consolidado como una de las soluciones habituales en las instalaciones modernas de calefacción debido a su elevada eficiencia energética. Su funcionamiento permite aprovechar una mayor parte del calor generado durante la combustión, reduciendo la energía que se pierde a través de los gases evacuados al exterior.

Sin embargo, esta mejora del rendimiento también modifica las condiciones de trabajo de las chimeneas. Al aprovecharse una mayor cantidad de energía térmica, los gases de combustión salen a temperaturas más bajas, lo que favorece la aparición de condensados en el sistema de evacuación.

Además, muchas de estas calderas incorporan ventiladores para impulsar los gases hacia el exterior, por lo que sus conductos pueden trabajar en condiciones de sobrepresión, a diferencia de las chimeneas tradicionales que funcionan por tiro natural.

Por este motivo, el diseño de una instalación de evacuación para calderas de condensación debe abordar dos aspectos fundamentales: la selección de un sistema de chimenea preparado para trabajar con condensados y con la presión prevista, y el diseño de un recorrido que permita recoger y evacuar correctamente los líquidos generados.

Calderas de condensación: mayor eficiencia y nuevos requisitos de evacuación

En una caldera convencional, una parte importante de la energía producida durante la combustión se pierde a través de los gases de escape. Las calderas de condensación aprovechan una mayor proporción de esa energía mediante intercambiadores de calor diseñados para recuperar también parte del calor asociado al vapor de agua presente en los productos de combustión.

Durante este proceso, parte del vapor se condensa en el propio equipo y libera energía que se transfiere al circuito de calefacción, mejorando el rendimiento del generador.

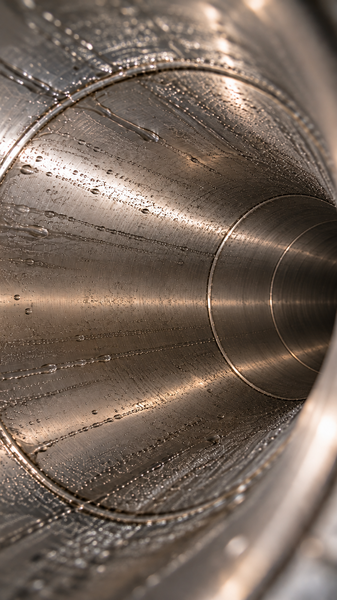

Como consecuencia, los gases que llegan al sistema de evacuación pueden presentar temperaturas considerablemente inferiores a las de una caldera tradicional. Si durante su recorrido se enfrían lo suficiente, puede producirse condensación adicional sobre las paredes interiores de la chimenea.

Por tanto, la formación de condensados no debe interpretarse necesariamente como una anomalía, sino como una condición que debe contemplarse desde el diseño.

Esta situación también afecta a la forma de evacuar los gases. Las bajas temperaturas reducen la capacidad de generar tiro térmico, por lo que numerosos equipos incorporan un ventilador que permite impulsar los productos de combustión hacia el exterior.

En estas instalaciones, el conducto debe responder tanto a la presencia de humedad como a las condiciones de presión generadas durante el funcionamiento.

1. Selección del sistema: resistencia a condensados y estanqueidad a la sobrepresión

El primer paso consiste en elegir una chimenea que disponga de las prestaciones necesarias para trabajar en las condiciones previstas por el fabricante del generador.

No basta con comprobar el diámetro o la temperatura máxima de funcionamiento. En las instalaciones de condensación, la resistencia a los condensados y la estanqueidad frente a los gases adquieren especial importancia.

Funcionamiento húmedo y clases de presión

La designación de las chimeneas metálicas permite identificar sus condiciones de utilización.

En relación con la condensación, se distinguen dos clasificaciones:

• W (Wet): sistemas preparados para funcionamiento en condiciones húmedas.

• D (Dry): sistemas destinados a funcionamiento en condiciones secas.

Para una instalación donde se prevé la presencia de condensados, debe seleccionarse una solución que disponga de la clasificación adecuada.

Sin embargo, esta característica no es suficiente por sí sola. Cuando el ventilador del generador produce sobrepresión en el sistema de evacuación, también debe comprobarse su clase de presión.

Las designaciones P1 o H1, entre otras, identifican sistemas ensayados para diferentes niveles de sobrepresión. La clasificación necesaria dependerá de las características del equipo y de las condiciones calculadas para la instalación.

De esta manera, una chimenea puede estar preparada para trabajar en húmedo, pero no disponer de la estanqueidad requerida para una aplicación determinada con tiro forzado.

Materiales, juntas y estanqueidad

La selección del material también influye en la durabilidad del sistema. Dependiendo del combustible y de la composición de los gases, los condensados pueden contener sustancias agresivas que favorezcan la corrosión.

El acero inoxidable ofrece soluciones adecuadas para numerosas aplicaciones, aunque su elección debe realizarse en función de la resistencia a la corrosión y del resto de prestaciones requeridas.

Las uniones entre módulos tienen igualmente un papel fundamental. En sistemas sometidos a sobrepresión y condiciones húmedas, las juntas y conexiones deben garantizar las prestaciones de estanqueidad previstas para el conjunto.

Por ello, no es suficiente seleccionar un tubo de acero inoxidable: debe elegirse un sistema completo certificado para las condiciones reales de trabajo.

Como ejemplo, Jeremias dispone de EW-ECO Condensing, una solución de acero inoxidable AISI 316L destinada a aplicaciones de condensación, con clasificación T120–P1–W y junta de condensación incorporada.

La idoneidad de cada sistema debe verificarse siempre según la temperatura, la presión, el combustible y los requisitos particulares de la instalación.

2. Diseño de la instalación: pendientes y evacuación de los condensados

Seleccionar una chimenea adecuada constituye solo una parte del proceso. El diseño concreto del recorrido es igualmente importante para garantizar que los condensados puedan desplazarse hacia los puntos previstos para su recogida.

Aunque el sistema esté certificado para trabajar en condiciones húmedas, una instalación mal ejecutada puede favorecer acumulaciones de líquido, dificultar el mantenimiento o provocar problemas en las conexiones.

La importancia de la pendiente

Los tramos horizontales requieren especial atención, ya que los condensados pueden quedar retenidos si no se dispone de una inclinación adecuada.

La pendiente debe definirse de acuerdo con las instrucciones del fabricante y los requisitos aplicables al proyecto, teniendo en cuenta dónde se recogerán los líquidos.

Por ejemplo, en determinadas configuraciones del sistema DW-ECO 2.0 316 de Jeremias, las instalaciones de condensación a temperaturas inferiores a 120 °C requieren juntas específicas y una pendiente mínima de 3° en los tramos horizontales.

Esta condición corresponde a ese sistema y no debe aplicarse automáticamente a otras soluciones.

Puntos de recogida y drenaje

Además de la inclinación, resulta necesario definir los puntos de recogida y evacuación de los condensados.

Uno de los lugares que debe estudiarse especialmente es la zona de transición entre el conducto horizontal y la chimenea vertical, donde pueden ser necesarios elementos de recogida o drenaje según la configuración del proyecto.

También deben considerarse los puntos bajos y la parte inferior de la chimenea vertical, así como los posibles recorridos de retorno de condensados hacia el generador cuando estén previstos por su fabricante.

El objetivo es evitar que el líquido quede acumulado en zonas no preparadas para ello y facilitar su evacuación de manera controlada.

En las instalaciones incluidas en el ámbito del Reglamento de Instalaciones Térmicas en los Edificios (RITE), deben respetarse, entre otras disposiciones, las condiciones relativas a la pendiente del tramo horizontal y al registro inferior para la eliminación de residuos sólidos y líquidos.

Por último, la accesibilidad de estos elementos debe contemplarse desde el proyecto. Los registros y puntos de drenaje deben permitir las labores de inspección y mantenimiento sin necesidad de realizar intervenciones complejas sobre la instalación.

Qué ocurre cuando el sistema o el diseño no son adecuados

Los problemas asociados a los condensados pueden tener orígenes diferentes.

Cuando se selecciona una chimenea sin la clasificación necesaria para trabajar en condiciones húmedas, los materiales o las conexiones pueden sufrir un deterioro prematuro.

Si la instalación trabaja en sobrepresión y el sistema no dispone de la estanqueidad requerida, pueden producirse fugas de gases de combustión hacia el entorno, comprometiendo la seguridad.

Por otra parte, incluso cuando la chimenea cuenta con las prestaciones adecuadas, una pendiente incorrecta o una disposición inadecuada de los puntos de drenaje puede favorecer la retención de condensados y complicar el funcionamiento y mantenimiento del sistema.

Por tanto, la certificación del producto y el diseño correcto de la instalación son requisitos complementarios. Ninguno sustituye al otro.

Prevenir problemas desde la fase de proyecto

La selección del sistema de evacuación debe partir de las características del generador y de sus condiciones reales de funcionamiento.

Entre los datos que deben analizarse se encuentran la temperatura de los gases, la presión disponible, el combustible, la longitud del recorrido y las condiciones de carga del equipo.

Con esta información es posible determinar la clasificación necesaria para la chimenea, comprobar la compatibilidad de sus componentes y definir la geometría de la instalación.

Asimismo, deben preverse las pendientes, los puntos de recogida, las conexiones de drenaje y los accesos para inspección.

Abordar estas cuestiones desde el inicio facilita la ejecución y reduce el riesgo de tener que modificar posteriormente una instalación que no gestione correctamente los condensados.

Conclusión

La evolución de las calderas hacia tecnologías de mayor eficiencia ha cambiado las condiciones de trabajo de los sistemas de evacuación de gases de combustión.

En las instalaciones de condensación, la presencia de humedad puede formar parte del funcionamiento previsto, mientras que la evacuación mediante ventilador puede exigir sistemas preparados para trabajar en sobrepresión.

Por este motivo, resulta fundamental seleccionar una chimenea con la clasificación adecuada para condensados y presión, y diseñar un recorrido que permita la correcta recogida y evacuación de los líquidos generados.

En Jeremias, el análisis de las condiciones de funcionamiento de cada proyecto permite orientar la selección de sistemas de evacuación adaptados a estas exigencias. Una correcta combinación de producto y diseño contribuye a desarrollar instalaciones más fiables, seguras y duraderas.
